使用1个月，更加欢然：技嘉Z890 AORUS ELITE WiFi7小雕拆解评测
在Intel全新一代酷睿200S解决器上市后，我也决定将我方主力电脑的解决器从i5 13700K挪动到Ultra 7 265K，看中的即是新架构解决器莫得缩缸风险，同期在功耗和温度方面的进展更加理念念。
一初始尝试过M-ATX版型的技嘉AORUS Z890M小雕，不外天然嗅觉这块主板作念工用料都挺可以，BIOS啥的也好用，性价比更是高，但由于要频繁安设各式PCIe推广卡测试配件，嗅觉如故插槽更多的大板更加便捷。
于是乎，趁着双12电商平台促销活动的契机，一步到位将技嘉AORUS Z890M小雕升级为了ATX版型的技嘉AORUS Z890小雕：
至写稿本文的期间为止，这块主板已经在我手头使用了1个多月，那么本期就为人人共享这段期间我我方的使用体验，以及扫视的测评敷陈，但愿能对需要选购新主板的昆季们带来一些参考。
外不雅一览技嘉Z890 AORUS ELITE WiFi7小雕动作一块ATX大板，举座依然是经典的黑灰系配色，相比百搭。整张主板上笼罩了大面积的金属散热装甲。
况兼可以看到，各散热装甲之间，由数条自左上蔓延至右下的斜线纹理竣事了举座联动，视觉不雅感相称斡旋，放在海景房机箱中也短长常漂亮的。而左上角象征性的AORUS LOGO也呈现出了满满的科技感。
技嘉Z890 AORUS ELITE WiFi7在用料方面也颇为塌实，使用了管事器级别PCB板和2盎司铜想象，不仅能让主板更加坚固耐用，而且加强用料还可以改善信号传输的电气性能与散热效力，更好地阐发出各配件的性能。
技嘉Z890 AORUS ELITE WiFi7小雕禁受了16+1+2路供电想象，在左上方的I/O接口和电容电感区域，笼罩有相称千里重的大面积金属散热装甲，况兼散热装甲作念了稀零的开鳍解决，一方面颜值更高，另一方面也增多了与空气斗争的面积，使得散热成果更加优秀，在永恒高负载使用时也能更加剖释。
技嘉Z890 AORUS ELITE WiFi7小雕禁受了Intel最新的LGA1851插槽，面前可以救助Intel酷睿Ultra系列CPU，且兼容前代LGA 1700插槽的CPU散热器。
需要阐发的是，针对LGA1851解决器，技嘉在这块主板上禁受RL-ILM扣具决策，可以幸免Intel 12-14代解决器上出现的因ILM扣具压力过大导致CPU顶盖波折的问题。同期，由于RL-ILM扣具决策能保证固定成果更加平整，是以还可以增多散热器与CPU斗争的面积，进一步加强了对CPU的散热成果。
技嘉Z890 AORUS ELITE WiFi7小雕提供了4根DDR5内存插槽，单根最大救助64GB容量，最高可以竣事256GB的内存推广！技嘉官方示意，由于出色的用料和走线想象，这块主板最高可以救助将DDR5内存超频至9200 MT/s，再勾搭技嘉对DDR5内存一贯的优秀优化，这对内存超频趣味者来说短长常好的赞理。
与Z890M小雕访佛，技嘉在这块主板右上角还提供了三个内置的实体按键，与下方的Debug灯勾搭在一都，可以大大放松故障会诊的难度，很合适深度DIY趣味者用来折腾。
最左侧的POWER按钮按钮可以竣事无机箱开机，而中间这枚标记为“RESET”的多功能按键可以在BIOS中自行界说，征战为RGB灯光开关、无需键盘输入径直插足BIOS或者插足BIOS安全模式等功能。
而最右侧Q-Flash Plus按键可以匡助我们在不安设CPU、内存或显卡的情况下，径直升级主板BIOS，相称便捷。具体使用的形式也很不详：
1.先将24 PIN和8 PIN供电线剖释到主板。
2.下载主板的BIOS文献，将其重定名为“gigabyte.bin”，并将其存储在FAT32形式的U盘内。将U盘插入Q-FLASH PLUS USB接口。
3.按下Q-Flash Plus按钮初始BIOS自动更新。
ATX大板的推广性上风是我最心爱的方位，技嘉Z890 AORUS ELITE WiFi7小雕提供了3条全长的PCIe x16插槽，况兼第一槽与第二槽之间的距离拉得很长，这就便捷我们在安设厚槽显卡的同期，还可以安设万兆网卡、AIC SSD或者声卡、网络卡等配件。
可以看到，纵贯CPU的PCIe5.0插槽作念了正反两面的金属加固解决，约略提供10倍于普通插槽的承重才调，同期插槽里面搭载的橡胶内衬条也能减少显卡PCB的损坏风险，增强了安设大型显卡时的剖释性与耐用性。
除此除外，金属加固结构还可合计高频信号提供灵验的EMI屏蔽成果，改善数据高速传输时的电气性能。
主板的功能线框图如下所示，其中最上方的PCIe插槽直连CPU，救助PCIe5.0 x16满速率，可以看到下方的两条全长PCIe插槽通过芯片组转接而来，各自救助PCIe4.0 x4速率。
下方这两条插槽的距离相比近，相比合适用来安设单槽厚度的推广卡：
另外，在右侧的主板边际，还征战有一枚PCIe EZ-Latch Plus 快拆按钮，按下这个按钮的同期，显卡PCIe插槽的固定挡片即可解锁。
用过旧式主板的同学都知说念这玩意儿能有多便捷，拆卸显卡的时候再也不必长途巴拉地把手伸进散热器与显卡之间的辗转去摸索着解锁了。
在存储推广性方面，技嘉Z890 AORUS ELITE WiFi7小雕推测提供了4个M.2 SSD插槽，其中最聚拢CPU的接口救助PCIe5.0 x4速率，另外3条为PCIe4.0 x4满速。此外，把柄主板线框图泄露，上方的两个M.2插槽为纵贯CPU想象，保举人人把系统盘安设在这两个槽位之一；而下方两个M.2接口由芯片组转接而来，用来作念仓库盘更加合适。
主板的4个M.2插槽都禁受了M.2 EZ-Latch Plus免螺丝快拆想象，径直按下就可固定SSD，拆卸的时候也只需要手指拨开启齿，就能径直弹起SSD，在空间短促的机箱里操作相称便捷。

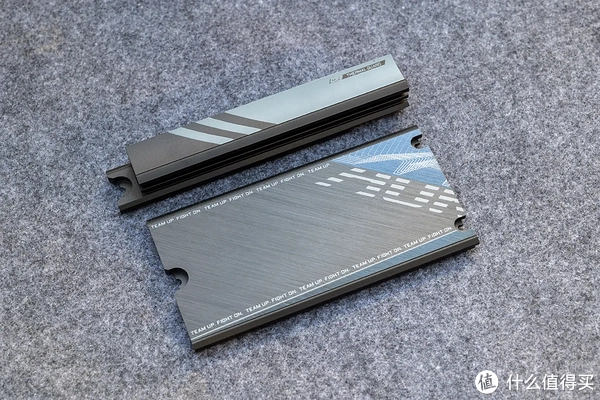

这里顺带特写看一眼主板自带的SSD散热片，纯金属材质相称雄厚，况兼都预装了导热垫，正常使用时可以把SSD温度压得很稳，无需我们我方加装SSD散热器了。
值得一提的是，这两块SSD的散热装甲也救助免器具快拆快装想象，相同无需螺丝固定，即可竣事徒手安设和拆卸。
除此除外，技嘉Z890 AORUS ELITE WiFi7小雕还提供了4个传统SATA接口，有大容量数据存储需求的同学，可以进一步加装机械硬盘推广存储容量。

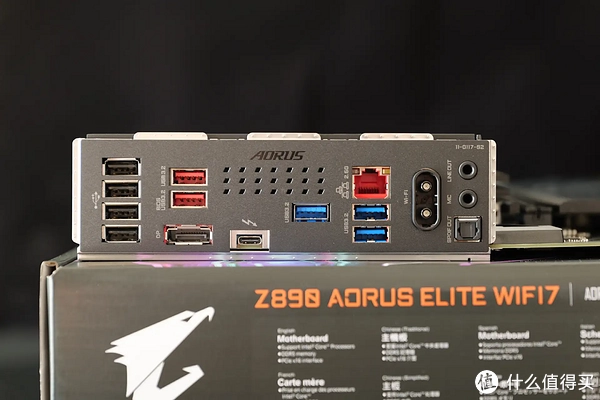

最自后望望背部IO接口区域，技嘉Z890 AORUS ELITE WiFi7小雕禁受了一形式挡板想象，况兼在挡板上还留有透风孔位。在内容使用时，和解机箱内的风说念，气流可以通过孔位更好的流经散热装甲，有助于提高散热成果。
而在IO接口方面，自左向右挨次为4个玄色USB 2.0接口，2个红色USB3.2 Gen2（10Gbps）接口，1个DP 2.1视频接口（救助4K 144Hz），1个雷电4 Type-C接口（40Gbps速率，救助DP-Alt视频输出），3个蓝色USB 3.2 Gen 1接口，1个2.5Gbps有线网口，WIFI 7天线快插接口，2个3.5mm音频接口和1个数字光纤输出接口。
这里尤其需要表扬的是WiFi天线接口，技嘉在这里也竣事了“快易拆”想象，将Wi-Fi天线插头集成到一个插座中，径直一插就能剖释天线，再也不必慢吞吞的手拧天线螺丝了，尽头便捷，磁吸的天线底座也便捷在金属机箱上固定。
拆解探究大略看过主板的举座外不雅后，我们把这块主板的散热装甲拆解下来，细细不雅察里面的作念工用料吧。
技嘉Z890 AORUS ELITE WiFi7小雕的散热装甲很容易拆解下来，可以看到，供电区域的散热装甲底部通过导热垫对DrMOS进行散热，况兼还搭载了1根热管，来确保热量均匀溜达，加强的散热决策也保证了主板在高负载永恒间使用时的剖释性。
纯金属的供电散热片用料雄厚到啥进度呢？用厨房秤称一下望望，分量有453g，接近一斤了：
刚才提到，技嘉Z890 AORUS ELITE WiFi7小雕禁受了16+1+2相供电的决策，其中16相为中枢供电，1相为核显供电，2相为剖释CPU的外围PCIe通说念供电。
中枢供电的PWM芯片是瑞萨RAA229130，这是一颗最大10+2相的法例器，中枢供电使用其中8相并联出16相，核显（VCCGT）使用另外一齐供电里的1相。
中枢供电和外围供电，每相禁受1颗瑞萨ISL99380，最高可输出80A电流，能源极为充沛：
而核显供电部分的DrMOS禁受的是两颗40A的安森好意思NCP81526，最高可输出40A电流：
背板的雷电4接口由1颗intel JHL9040R芯片提供，救助最高40Gbps的传输速率以及DP视频信号。
用于剖释机箱USB-C接口的剖释器来自REALTEK瑞昱半导体，型号RTS5463：
板载有线网卡方面，禁受的是Realtek RTL8125D，最高救助2.5Gbps网络剖释速率。
无线网卡是用的是MediaTek MT7925，救助WiFi 7和蓝牙5.4条约，救助 6 GHz、5 GHz 和 2.4 GHz 三频无线，面前只可在Windows11系统中驱动，是以人人就不要用这块主板安设Win10系统了。
这块主板禁受了孤独音频区块想象，板载声卡为Realtek的ALC1220，况兼搭配WIMA和 Nichicon Fine Gold音频专用电容来进步音频解析才调，内容音质进展相称可以。
上机测试本次测试使用的配件如下：
解决器：Intel Ultra 7 265K
内存：阿斯加特 女武神2代 8000MHz 16GBx2
显卡：影驰RTX 4070 Ti SUPER 星曜 OC
SSD：Intel 傲腾 P5801X 400GB
电源：振华LEADEX III ATX3.1 750W金牌全模组电源
散热器：九有风神大霜塔AG620数显版
机箱：灵通式机架
OS：Windows11 Professional 24H2

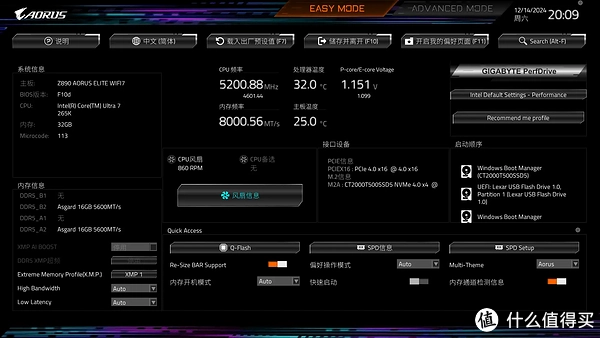

BIOS简介过程不停优化迭代之后，技嘉主板的BIOS不管在好意思不雅性，如故专科性、易用性方面都作念得越来越好了，这亦然主板御三家之一的的确上风。首次插足BIOS时，默许泄露的是通俗模式，生人小白一又友也能平淡上手调试，界面冒昧然而信息挺全，像常用的XMP一键超频、内存高带宽/低延迟模式征战等功能都能平淡竣事。
从插足DDR5期间起，技嘉就专心打磨内存超频功能，此次在Z890平台上还进一步优化了DDR5 XMP Booster，提供了从内存IC和PMIC供应商的分析得出的现成可用的征战，让普通用户也能平淡一键超频DDR5内存，最大法例地榨干DDR5内存性能。
而技嘉主板更有代表性的，则是针对DDR5内存征战的高带宽、低延迟功能，依然推出就畏怯业界，可以通过自动调理小参时序，在同频率下权臣进步内存能效。
如下图所示，使用这块主板和解Intel Ultra 7 265K，可以平淡竣事将内存XMP一键超频至8000MHz，况兼在开启高带宽、低延迟功能后，内存读写速率和延迟进展存了权臣加强，相称于白嫖一大波性能。
在BIOS首页右上方的GIGABYTE PerfDirve这里，技嘉给给Z890小雕提供了6个CPU性能竖立决策，其中Intel Defult Setting细分了Baseline（基准）、Performance（性能）和Extreme（极限）三个挡位，剩下三个即是之前都存在的Spec Enhance（参数增强）、Optimization（优化）和Unleash（解限）。
若是不知说念选哪个，还可以点击Recommend me profile让BIOS自动保举合适的性能档位。不外个东说念主嗅觉对生人来说，径直使用默许征战就挺好了。
若是念念要我方盘问CPU和内存超频的话，就冷漠插足BIOS的高档模式了，在这里有好多详备的竖立参数可供调理：
这里指示一下，技嘉还在高档模式的频率/电压法例菜单中藏了一个CPU性能进步选项，默许是关闭的，翻开Max Performance Profile就能径直将CPU的性能尽可能跑满。
AORUS AI Snatch从F9之后的BIOS版块，技嘉就对Z890 AORUS ELITE WiFi7小雕加入了XMP AI BOOST的救助，开启该功能后，我们再去安设技嘉官方的法例软件GIGIABYTE CONTROL CENTER（简称GCC），就可以同步下载AORUS AI Snatch这款软件。
运行软件后，会自动识别出刻下内存的谈论信息：
然后点击“Start with AI”，即可对内存开启AI超频了。
点击Apply后，电脑会自动重启插足BIOS页面，面前就可以在左下角的“XMP AI BOOST”选项中，找到软件通过AI酌量，为我们设定的内存时序参数竖立了。
性能实测

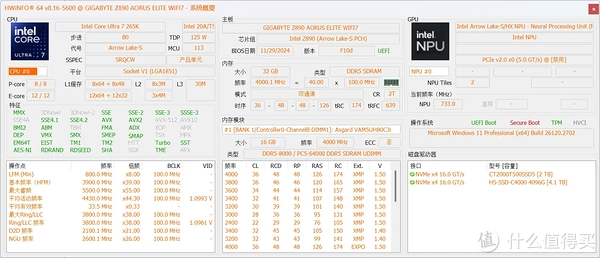

为了让测试末端更面对大多量用户的真实场景，这里就莫得对CPU进行手动超频了，径直在BIOS默许气象下情况下进行测试。
在最新版CPU-Z的基准测试中，Intel Ultra 7 265K的单核得分均为882.2傍边，多核得分则达到了15731.1，比前段期间测试过的AMD 9900X搭配X870E的得分逾越20%傍边。
在3DMAKR的CPU Profile基准测试中，Intel Ultra 7 265K的最大线程得分为16221，单核得分1330：
使用Cinebench R23进行跑分测试，CPU的多核得分为35754，单核得分为2277：
在Cinebench 2024中，CPU的多核得分为2135，单核得分为141：
Intel Z890芯片组主板的紧要升级之处之一，是全部普及了40Gbps速率的雷电4 Type-C接口，是以这里我挂载上绿联USB4固态硬盘盒+海康存储C4000 4TB测试了一下，内容速率性能进展相称可以，基本快跑满接口速率了：
在PCMARK 10的当代办公基准测试中，这套硬件平台取得了10261的高分：
接下来我们再进行一些面向游戏性能的测试吧，在计算DX11游戏性能的Fire Strike测试形式中，这套平台取得了47090分，其中物理分数49486分，显卡分数57013分：
在计算DX12游戏性能的Time Spy测试形式中，这台主机取得了23935分，其中显卡分数为24447，CPU分数为21400：
接下来碰行运这套平台在2K分辩率下的内容游戏帧数进展吧。
在《黑外传：悟空》内置的性能测试中，收货于老黄家40系显卡的DLSS 3手艺，使用下图中的预设，能达到136帧的平均帧数，用来高刷畅玩毫无问题。天然黑山公这款游戏的性能瓶颈其实是GPU，而不在CPU，是以内容玩耍时我们略微拉低极少儿竖立，还能赢得更通顺的体验。
在《极限竞速：地平线5》中，使用顶点画质预设，开启DLSS自动档，测得平均帧数为214帧，运行通顺，毫无压力。
在FPS网游CS2中，禁受最高画质预设并开启 DX12，测得平均帧数为 283.8况兼1% LOW帧为161.3。
在《地平线：零之晨曦》中，将画质征战为最高的终极质料预设，测得平均帧数为187帧：
拷机温度在室温17.9℃下，使用AIDA64对这套硬件平台进行30分钟的单拷FPU测试，此时Intel Ultra 7 265K的功耗剖释在240W傍边，P核全中枢剖释在5.2GHz，E核剖释在4.6GHz，CPU最高温度剖释在为84℃，关于风冷散热器来说，这个进展已经是很可以的了。
在这种情况下，通过HwINFO64的监控可以看到，中枢供电的PWM芯片瑞萨RAA229130温度只须50℃，而VRM MOS温度也只须51℃长途，可以说这块主板用来带动Ultra 7解决器几乎是平淡欢然，一步到位直上Ultra 9亦然毫无问题。
转头以上即是本文的全部内容了，感谢人人看到这里！
总得来说，这张技嘉Z890 AORUS ELITE WiFi7小雕，如故相称值得起先的。
技嘉稳居主板御三家之一，表里兼修的实力如故尽显大厂风采。相称厚说念塌实的作念工用料，处处便捷的免器具快易拆想象，以及优秀的BIOS想象和GIGABYTE PerfDrive、高带宽低延迟等黑科技手艺，都在用心全意为玩家体验着念念，属实是搭配Intel Ultra系列解决器的好选拔。
